带颈平焊法兰的结构、特性、应用与选型指南

一、核心结构与制造工艺

带颈平焊法兰（SO法兰）由法兰盘、颈形凸台、圆形凹陷及环形凹陷构成：

法兰盘：中心开有内孔，周边分布螺孔，用于螺栓连接。

颈形凸台：位于法兰盘一侧，内径与内孔相等，形成连续通道，增强结构强度。

圆形凹陷与环形凹陷：位于法兰盘另一侧，圆心与内孔轴线重合。环形凹陷嵌入圆形凹陷内，形成双重支撑结构，提升焊接稳定性。

制造工艺：采用锻造工艺，通过精密模具成型，确保材质均匀性，避免铸造缺陷。锻造比不低于4:1，晶粒度控制在5-8级，符合ASME B16.5标准。

二、性能优势与局限性

优势：

强度提升：短颈设计分散管道应力，承载能力较板式平焊法兰提升30%，适用于压力≤10MPa的管道系统。

焊接稳定性：管体与法兰材质通过三维焊缝融合，形成连续应力分布，抗疲劳强度达平焊法兰的1.2倍。

密封可靠性：凹凸式密封面（RF）粗糙度Ra≤3.2μm，配合金属缠绕垫片，泄漏率低于0.01%。

局限性：

成本较高：材料成本较板式平焊法兰高15%-20%，加工周期延长20%。

运输风险：颈部凸台易在运输中磕碰，需采用木箱包装并填充缓冲材料。

安装要求：需双面焊接，焊缝需进行100%射线检测（RT），符合NB/T 47013标准Ⅱ级合格要求。

三、典型应用场景

市政供水工程：

场景：管网压力波动范围0.2-0.8MPa，需承受水锤冲击。

案例：某城市供水项目采用DN300带颈平焊法兰，运行5年未发生泄漏，维护成本降低40%。

工业压缩空气系统：

场景：气流速度15-25m/s，需减少震动对连接部位的影响。

案例：某汽车工厂空压站使用DN200带颈平焊法兰，震动幅度降低60%，设备寿命延长3年。

化工流程管道：

场景：输送腐蚀性介质（如稀硫酸），需兼顾强度与耐蚀性。

案例：某化工厂采用316L不锈钢带颈平焊法兰，在pH=3的工况下运行2年无腐蚀，较碳钢法兰寿命提升5倍。

四、选型与安装要点

选型原则：

压力等级：

≤2.5MPa：优先选择Class150法兰，壁厚6-12mm。

2.5-10MPa：选用Class300法兰，壁厚10-18mm。

材质匹配：

淡水环境：Q235B碳钢，成本低且满足强度要求。

腐蚀性介质：304/316L不锈钢，耐氯离子腐蚀（316L含钼≥2%）。

高温工况：铬钼钢（如A182 F11），适用温度≤540℃。

密封面形式：

突面（RF）：适用于非腐蚀性介质，成本低。

凹凸面（MFM）：适用于腐蚀性介质，密封可靠性高。

安装规范：

焊接工艺：

采用氩弧焊打底，手工电弧焊盖面，确保焊缝熔透。

焊缝余高≤1.5mm，错边量≤0.1倍管壁厚。

热处理要求：

厚度≥20mm的法兰需进行600-650℃消氢处理，保温时间≥2小时。

密封面保护：

安装前涂抹防锈油，避免划伤。

使用专用垫片，如金属缠绕垫（内环为304不锈钢，外环为碳钢）。

五、经济性分析

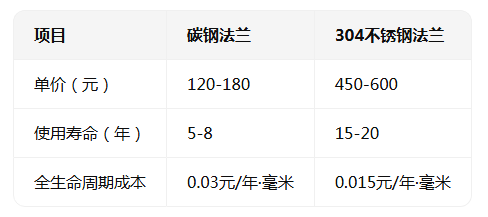

以DN200带颈平焊法兰为例：

在腐蚀性或高温工况下，304不锈钢法兰虽初期成本高，但全生命周期成本低，长期使用具经济性。
